上海維旺迪閥門有限公司

NXQ系列蓄能器
您現在的位置：首頁 > 產品展示 > 其他閥門

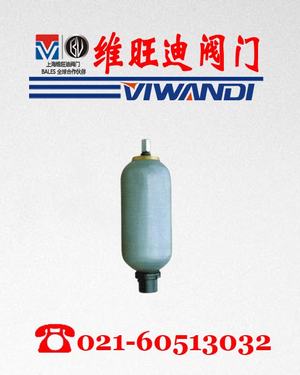

NXQ系列蓄能器
NXQ蓄能器|NXQ蓄能器廠家|上海NXQ蓄能器

產品說明：
NXQ系列蓄能器

型號說明
① 產品代號：囊式蓄能器
② 型式結構：1型、2型
③ 連接方式：L-螺紋、F-法蘭
④ 公稱容積：10L
⑤ 公稱壓力：32MPa
⑥ 適用介質：礦物油

結構簡圖



型號 壓力MPa 容積L 基本尺寸 L Φ 重量
M d Φ1 Φ2 Φ3 Φ4 Φ5
NXQ1-L0.25/*-H 10




20




31.5		 0.25 M22×1.5             260 56 2
NXQ1-L0.4/*-H 0.4 M27×2 260 89 3
NXQ1-L0.63/*-H 0.63 320 3.5
NXQ1-L1/*-H 1 330 114 5.5
NXQ△-L1.6/*-H 1.6 M42×2 50 42 50 97 130 17 365 152 12.5
NXQ△-L2.5/*-H 2.5 430 15
NXQ△-L4/*-H 4 540 18.5
NXQ△-L6.3/*-H 6.3 710 25.5
NXQ△-L10/*-H 10 M60×2 70 55 65 125 160 21 650 219 48
NXQ△-L16/*-H 16 870 63
NXQ△-L25/*-H 25 1170 84
NXQ△-L40/*-H 40 680 119
NXQ△-L20/*-H 20 M72×2 80 70 80 150 200 26 690 299 92
NXQ△-L25/*-H 25 780 105
NXQ△-L40/*-H 40 1050 135
NXQ△-L63/*-H 63 1470 191
NXQ△-L80/*-H 80 1810 241
NXQ△-L100/*-H 100 2190 290
NXQ△-L150/*-H 150 M80×2 90 80 90 170 230 26 2450   445
