真空球閥
您現在的位置：首頁 > 產品展示 > 球閥
真空球閥
真空球閥,真空球閥廠家|上海真空球閥-上海維旺迪閥門有限公司

產品說明：
■ GU型－高真空球閥

  ■ GU型高真空(壓力)球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

■ GU
High Vacuum(Pressure)Ball Valve

  ■ GU high vacuum(pressure)ball valve is used to put through or cut off the medium flow in vacuum(pressure)pipeline in the areas of vacuum, dairy products, breweries, biological engineering, foodstuff, pharmaceuticals, drinks, cosmetics and chemicals.

■ 主要技術性能
Main Technical Performance

  ■

■

■
　閥門漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.
　適用溫度：Applicable Temperature 　-30～+150℃
-30～+150℃(PPL密封)
　適用范圍：Appy Range
　連接型式　Loose Flange 　使用壓力范圍(Pa)
　活套法蘭(GB6070、JB919) 　0.6×106～1.3×10-4
　焊接法蘭(GB6070、JB919) 　1.6×106～1.3×10-4
　快卸法蘭(GB4982) 　0.1×106～1.3×10-4
　螺紋連接　Threaded Connection 　1.6×106～1.3×10-4

■ 主要零件材料
Materials of Main Parts

  ■


■ 		閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL.

CONSTRUCTION FIGHTS (mm)

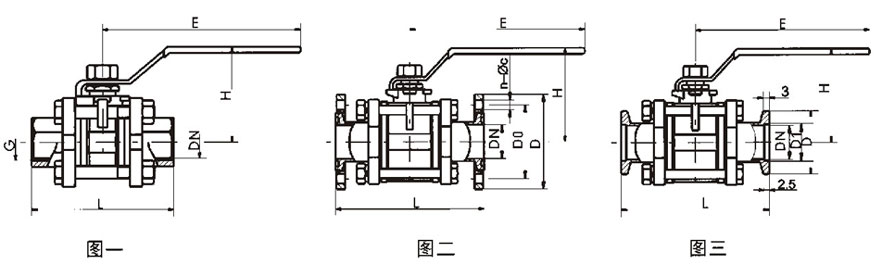

■ 外形及連接尺寸(mm)(JB919)
Overall and Connection Dimensions(mm)
  %E9%AB%98%E7%9C%9F%E7%A9%BA%E7%90%83%E9%98%80%E7%BB%93%E6%9E%84%E7%A4%BA%E6%84%8F%E5%9B%BE.jpg
■ 螺紋連接的外形及連接尺寸(圖一)

Model
型號
DN
G
H
E
L
GU-10(G)
10
1/4"
52
105
68
GU-16(G)
16
1/2"
64
130
72
GU-20(G)
20
3/4"
67
130
82
GU-25(G)
25
1"
83
165
90
GU-32(G)
32
1-1/4"
89
165
112
GU-40(G)
40
1-1/2"
100
190
120
GU-50(G)
50
2"
125
190
145
GU-63(G)
63
2-1/2"
150
250
185
GU-80(G)
80
3"
161
250
210
GU-100(G)
100
4"
180
280
268
■ 活套法蘭連接(GB6070)(圖二)

Model
型號
DN
D
Do
H
E
L
n-φc
GU-10(F)
10
55
40
52
105
84
4-φ6.6
GU-16(F)
16
60
45
64
130
84
4-φ6.6
GU-25(F)
25
70
55
83
165
114
4-φ6.6
GU-32(F)
32
90
70
89
165
140
4-φ9
GU-40(F)
40
100
80
100
190
160
4-φ9
GU-50(F)
50
110
90
125
190
170
4-φ9
GU-63(F)
63
130
110
150
250
195
4-φ9
GU-80(F)
80
145
125
161
250
220
8-φ9
GU-100(F)
100
165
145
180
280
280
8-φ9
■ 快卸法蘭連接(GB4982)(圖三)

Model
型號
DN
D1
D
H
E
L
GU-10(KF)
10
12.2
30
52
105
84
GU-16(KF)
16
17.2
30
64
130
84
GU-25(KF)
25
26.2
40
83
165
114
GU-32(KF)
32
34.2
55
89
165
140
GU-40(KF)
40
41.2
55
100
190
160
GU-50(KF)
50
52.2
75
125
190
170
