產品說明：
結構特點及作用原理：
該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。 順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。 概述： 本公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關 輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡 膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃ 性能參數:
型號
公稱壓力 (MPa)
強度試驗壓力 (MPa)
密封試驗壓 (MPa)
適用溫度 (℃)
適用介質
QJ941M/F-16C
1.6
2.4
1.8
-28～+300 (M/F)
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
2.5
3.8
2.8
-28～+350 (PPN)
主要零部件材料:
序號
零部件名稱
材料
1
閥體
球墨鑄鐵、碳素鋼、鑄不銹鋼
2
密封圈
(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3
球
不銹鋼
4
填料
聚四氟乙烯
5
填料壓蓋
QT450－10球墨鑄鐵
6
閥桿
碳素鋼、鉻不銹鋼
7
手柄
碳鋼

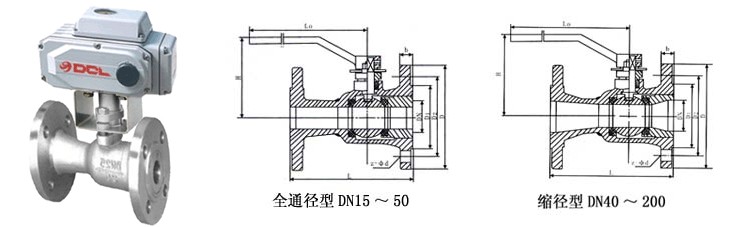

主要技術參數:
規格
尺寸
L
D
D 1
D 2
z-φd
H
b
QJ941M/F-16
15
130
95
65
45
4-14
85
14
20
150
105
75
55
16
25
160
115
103
32
180
135
100
78
4-18
18
40
200
145
110
120
50
230
125
195
290
80
310
8-18
215
22
350
155
253
24
