A-H10L|A-H20L|A-H32L直通單向閥

您現在的位置：首頁 > 產品展示 > 其他閥門

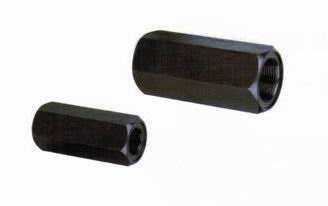

A-H10L|A-H20L|A-H32L直通單向閥

產品說明：

A型及DIF型直通單向閥

圖形符號

型號說明

① 產品代號：直通單向閥
② 連接方式：L-螺紋
③ 公稱通徑：10、20、32mm
④ 公稱壓力：H-32MPa
⑤ 開啟壓力：a=0.04~0.1MPa、b=0.2~0.4MPa

① 系列代號：直通單向閥
② 公稱壓力：H-32Mpa
③ 開啟壓力：a=0.04～0.1Mpa、b=0.2～0.4Mpa
④ 公稱通徑：10、20、32
⑤ 連接方式：L-螺紋

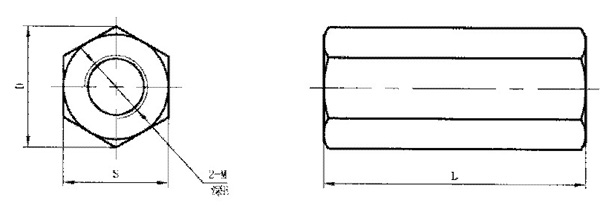

外形尺寸

公稱通徑		型號	尺寸（mm）
毫米	英寸	型號	L	D	S	E	M
10	3/8”	DIF-L10H*	75	34.3	30	15	M18×1.5
10	3/8”	A-H*10L	85	41.5	36	18	M22×1.5
20	3/4”	DIF-L20H*	102	48.5	42	20	M27×2
20	3/4”	A-H*20L	106	55.4	48	22	M33×2
32	l3/4”	DIF-L32H*	140	72.8	63	25	M42×2
32	l3/4”	A-H*32L	128	74.9	65	24	M48×2
