A22Y-16P|A22Y-25P|A22Y-40P安全閥
您現在的位置:首頁 > 產品展示 > 安全閥
A22Y-16P|A22Y-25P|A22Y-40P安全閥



【 產品簡介 】
    A22Y-16P|A22Y-25P|A22Y-40P安全閥彈簧全啟式外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上,作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。

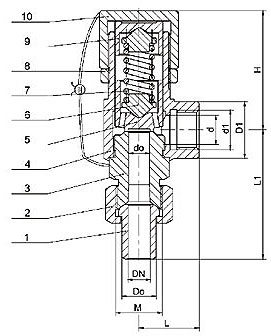

【 結構圖 】




【 主要零部件材料

NO.

A21外螺紋型零件名稱

A21H-C/A21F材料

A21W-P/A21F-P材料

A21Y-R材料

1

管接頭

20

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

2

管接頭螺母

35

2Cr13

1Cr18Ni9Ti

3

閥座

35

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

閥體

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

閥瓣

2Cr13/2Cr13+PTFE

1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

1Cr18Ni12Mo2Ti

6

彈簧座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

彈簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

8

鎖緊螺母

Q235-A

ZG230-450

1Cr18Ni9Ti

9

彈簧導向墊

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

調節螺母

Q235-A

2Cr13

1Cr18Ni12Mo2Ti



密封面材料

"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體



【 外形尺寸和連接尺寸 】

型號

A21外螺紋型公稱通徑

do

d

Do

M

d1

D1

L

L1

H

KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P

15

12

15

20

M27×1.5

G1/2"

30

35

76

66

20

16

20

25

M33×1.5

G3/4"

35

40

87

68

25

18

25

31

M39×1.5

G1"

40

50

100

105

A21Y-64
A21Y-64P
A21Y-100
A21Y-100P

15

10

15

25

M39×1.5

G1"

44

50

100

66

20

10

20

31

M39×1.5

G1"

44

50

100

68

25

12

25

31

M39×1.5

G1"

44

50

100

105

A21W-160/160P

15

8

20

/

M24×2

G1"

44

50

100

261

20

8

25

/

M33×2

G1"

44

50

100

261

25

8

28

/

M36×2

G1"

44

50

100

285
