產品說明：
一、概述： 信號閘閥，信號蝶閥常應用于自動噴水消防管路系統，來臨界控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿閘閥，可以明顯指示閘閥開度，若安裝位置較低。則需用付開度指示閘閥。
二、主要零部件材料
NO.
零件名稱
材質
1
傳動帽
球墨鑄鐵、鑄鋼
2
手輪
可鍛鑄鐵
3
防塵罩
塑料
4
密封圈
丁腈橡膠、三元乙丙
5
止推軸承
錫青銅
6
閥蓋
灰鑄鐵、球墨鑄鐵、鑄鋼
7
螺栓
碳鋼、不銹鋼
8
閥體
碳鋼、球墨鑄鐵、鑄鋼
9
銅螺母
10
閥桿
不銹鋼
11
閥瓣
球墨鑄鐵+三元乙丙或丁腈橡膠
三、主要技術參數
公稱壓力：1.0～2.5MPa 公稱通徑：50～600mm 工作溫度：0～120℃ 適用介質：水、油、氣等 法蘭標準：GB/T17241.6GB9113 試驗標準：GB13927API598

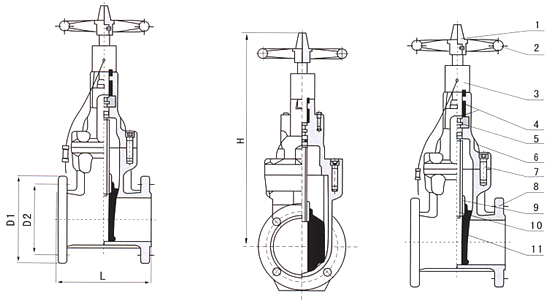

四、主要連接外型尺寸
DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
178
190
203
229
254
267
292
330
356
381
406
432
457
508
H(全開)
732
773
820
870
915
1003
1110
1263
1360
1550
1610
1900
1938
2130
