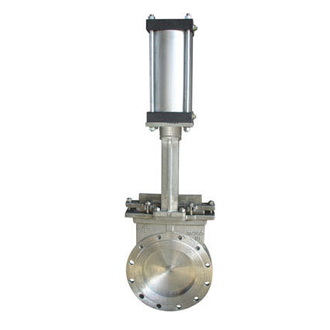

氣動對夾式刀型閘閥

20100106102945%e6%b0%94%e5%8a%a8%e5%af%b9%e5%a4%b9%e5%bc%8f%e5%88%80%e5%9e%8b%e9%97%b8%e9%98%80.jpg

產品說明：

一、概述
該氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。
1、雙作用：對閥門開啟和關閉的兩位式控制；
2、單作用：(彈簧復位)：在電路和氣路切斷或故障時，閥門自動開啟或關閉。

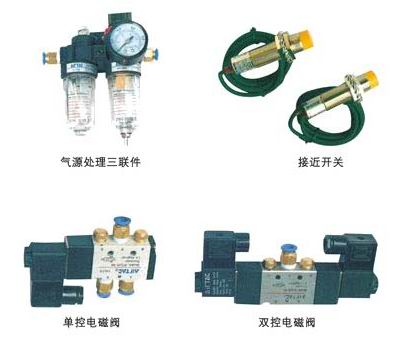

二、可選附件
1、單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選防爆電磁閥)。
2、接近開關。
3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。
4、電/氣閥門定位器(調節型用)。


三、主要性能規范

公稱壓力 (MPa)	殼體試驗 (MPa)	密封試驗 (MPa)	工作溫度	適用介質
1.0	1.5	1.1	≤100℃	紙漿、污水、煤漿、灰、渣水混合物

四、、主要零部件材質

體、蓋	閘板	閥桿	密封面
不銹鋼、碳鋼	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

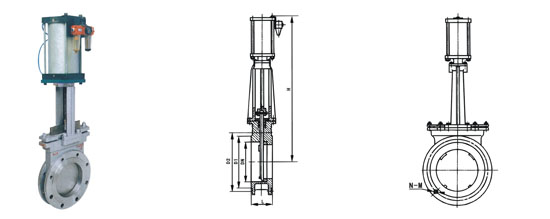

五、主要外形及連接尺寸

公稱壓力	DN	L	D1	D2	H	n-M
0.6MPa	50	43	90	110	335	4-M12
	65	46	110	130	363	4-M12
	80	46	125	150	395	4-M16
	100	52	145	170	465	4-M16
	125	56	175	200	530	8-M16
	150	56	200	225	630	8-M16
	200	60	255	280	750	8-M16
	250	68	310	335	900	12-M16
	300	78	362	395	1120	12-M20
	350	78	412	445	1260	12-M20
	400	102	462	495	1450	16-M20
	450	114	518	550	1600	16-M20
	500	127	568	600	1800	16-M20
	600	154	670	705	2300	20-M22
	700	165	775	810	2500	24-M22
	800	190	880	920	2800	24-M27
	900	203	980	1020	3100	24-M27
	1000	216	1080	1120	3400	28-M27
	1200	254	1295	1340	3600	32-M30
1.0MPa	50	50	100	125	335	4-M16
	65	50	120	145	363	4-M16
	80	50	135	160	395	4-M16
	100	50	155	180	465	8-M16
	125	50	185	210	530	8-M16
	150	60	210	240	630	8-M20
	200	60	265	295	750	8-M20
	250	70	320	350	900	12-M20
	300	80	368	400	1120	12-M20
	350	90	428	460	1260	16-M20
	400	100	482	515	1450	16-M22
	450	120	532	565	1600	20-M22
	500	130	585	620	1800	20-M22
	600	140	685	725	2300	20-M27
	700	165	800	840	2500	24-M27
	800	190	898	950	2800	24-M30
	900	203	1005	1050	3100	28-M30
	1000	216	1115	1160	3400	28-M30
	1200	254	1325	1380	3600	32-M36
