氣動暗桿式刀型閘閥

20100106105011%e6%b0%94%e5%8a%a8%e6%9a%97%e6%9d%86%e5%bc%8f%e5%88%80%e5%9e%8b%e9%97%b8%e9%98%80.jpg

產品說明：

一、概述
該氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。
1、雙作用：對閥門開啟和關閉的兩位式控制；
2、單作用：(彈簧復位)：在電路和氣路切斷或故障時，閥門自動開啟或關閉。
二、可選附件
1、單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選防爆電磁閥)。
2、接近開關。
3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。
4、電/氣閥門定位器(調節型用)。


三、主要性能規范

公稱壓力 (MPa)	殼體試驗 (MPa)	密封試驗 (MPa)	工作溫度	適用介質
1.0	1.5	1.1	≤100℃	紙漿、污水、煤漿、灰、渣水混合物

四、、主要零部件材質

體、蓋	閘板	閥桿	密封面
不銹鋼、碳鋼	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

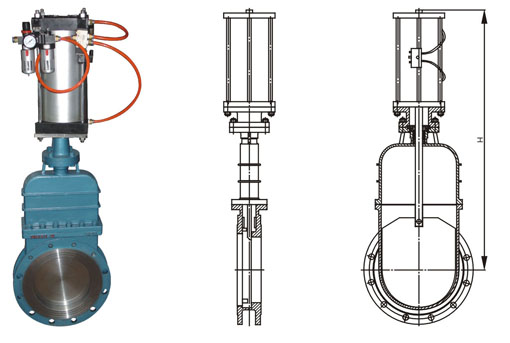

五、主要外形及連接尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	H	N-M	Do
1.0	150	70	280	240	210	475	8-M20	280
	200	80	335	295	265	540	8-M20	360
	250	85	390	350	320	630	12-M20	360
	300	100	440	400	368	780	12-M20	400
	350	100	500	460	428	885	16-M20	400
	400	110	565	515	482	990	16-M22	400
	450	120	615	565	532	1100	20-M22	530
	500	130	670	620	585	1200	20-M22	530
	600	140	780	725	685	1450	20-M27	600
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	950	905	2000	24-M30	680
	900	200	1110	1050	1005	2300	28-M30	680
	1000		1220	1160	115	2780	28-M33	配氣動
	1200		1450	1380	1325	3360	32-M36
	1400		1675	1590	1525	3920	36-M39
	1600		1915	1820	1750	4480	40-M45

注：0.6MPa、1.OMPa、1.6MPa及美標150Lb等連接尺寸見附錄。
