產品說明：
一、產品概述 暗桿彈性座封閘閥，零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。 二、主要零部件材料
名 稱
材 料
閥 體
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閘 板
球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠
內 六 角 螺 栓
碳 化 處 理
密 封 圈
丁 腈 橡 膠
閥 蓋
閥 桿
不 銹 鋼
“O” 形 密 封 圈
止 推 軸 承
錫 青 銅
螺 栓
壓 蓋
球 墨 鑄 鐵、鑄 鋼
防 塵 罩
手 輪 （傳 動 帽）
鑄 鐵

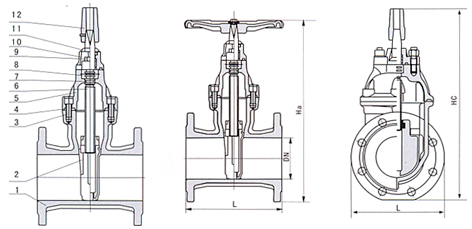

三、主要技術參數 公稱壓力：1.0～2.5MPa 公稱通經：50～600mm 工作溫度：0～80℃ 適用介質：水、油、氣等 法蘭標準：GB/T 17241.6 GB9113 試驗標準：GB13927 AP1598 四、主要外形連接尺寸
DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
178
190
203
229
254
267
292
330
356
381
406
432
457
508
HA
313
332
372
424
497
562
680
837
948
1010
1220
1280
1480
1665
HC
355
375
415
476
540
720
875
990
1050
1245
1310
1560
1750
