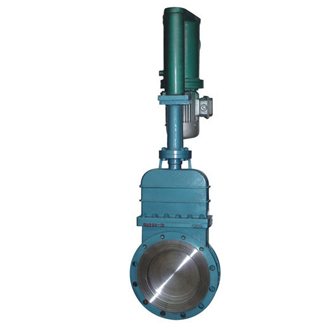

電液動暗桿式刀型閘閥

20100106083857%e7%94%b5%e6%b6%b2%e5%8a%a8%e6%9a%97%e6%9d%86%e5%bc%8f%e5%88%80%e5%9e%8b%e9%97%b8%e9%98%80.jpg

產品說明：

一、概述：
產品通過電液聯動裝置往復推位來控制閥門的開啟和關閉，如配置傳感器或數字顯示裝置，可進行遠距離，高空的危險地區的集中或程序控制，廣泛應用于冶金、電力、煤炭、礦山、水利等行業，是一種應用性強的新型更新替代產品。
二、特點：
1、機、電、液、儀一體化，實現現場控制，集中監控或自動控制。
2、無級調力，運行平穩，沖擊力小，運用于較高壓力場合。
3、節能，液壓傳動效率高達 80％。
4、閥門整體結構緊湊，體積小，無需液壓泵站。
5、可控制任意閥位并可鎖定。
三、主要性能規范:

公稱壓力 (MPa)	殼體試驗 (MPa)	密封試驗 (MPa)	工作溫度	適用介質
1.0	1.5	1.1	≤100℃	紙漿、污水、煤漿、灰、渣水混合物

四、主要零部件材質:

體、蓋	閘板	閥桿	密封面
碳鋼、不銹鋼	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

五、主要外形及連接尺寸:
%E7%94%B5%E6%B6%B2%E5%8A%A8%E6%9A%97%E6%9D%86%E5%BC%8F%E5%88%80%E5%9E%8B%E9%97%B8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	H	N-M	Do
1.0	150	70	280	240	210	475	8-M20	280
	200	80	335	295	265	540	8-M20	360
	250	85	390	350	320	630	12-M20	360
	300	100	440	400	368	780	12-M20	400
	350	100	500	460	428	885	16-M20	400
	400	110	565	515	482	990	16-M22	400
	450	120	615	565	532	1100	20-M22	530
	500	130	670	620	585	1200	20-M22	530
	600	140	780	725	685	1450	20-M27	600
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	950	905	2000	24-M30	680
	900	200	1110	1050	1005	2300	28-M30	680
	1000		1220	1160	115	2780	28-M33	配電動
	1200		1450	1380	1325	3360	32-M36
	1400		1675	1590	1525	3920	36-M39
	1600		1915	1820	1750	4480	40-M45

注：0.6MPa、1.OMPa、1.6MPa及美標150Lb等連接尺寸見附錄。
