產品說明：
◆產品結構特點 國標波紋管閘閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。 ◆其主要結構特點 1、產品結構合理、密封可靠、性能優良、造型美觀；2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長 3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能； 4、雙重密封，性能更可靠； 5、閥桿升降位置指示，更直觀； 6、零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
◆技術規范
結構形式
BB-BG-OS & Y
驅動方式
手動
電動
設計標準
GB12234
結構長度
GB12221
連接法蘭
GB9113、JB79、HG20596
試驗和檢驗
JB/T 9092、GB/T13927
◆產品性能規范
公稱壓力（MPa）
殼體試驗壓力（MPa）
密封試驗壓力(MPa)
適用溫度(℃)
使用介質
1.6
2.4
1.76
≤350℃
水、蒸汽、油品等
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04

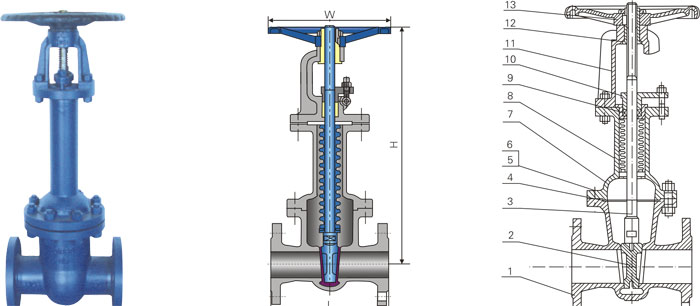

◆主要零部件材質
序號
名稱
材質
1
閥體
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2
閥板
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3
閥桿
4
波紋管組件
1Cr18Ni9Ti、304、316、304L、316L
5
支架
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6
墊片
柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE
7
閥蓋
8
六角螺母
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9
雙頭螺栓
10
填料
柔性石墨
11
填料壓蓋
12
閥桿螺母
銅合金
13
手輪
WCB QT400-18
型號
WZ41-16
壓力等級
PN16
口徑
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
108
117
127
140
165
178
190
203
229
254
267
292
330
356
381
H
210
260
290
370
398
440
490
530
580
670
760
850
950
W
120
180
220
280
340
400
450
500
重量
22
30
43
57
73
105
270
380
480
WZ41-25
PN25
152
216
241
283
305
403
419
457
502
762
980
17
23
34
82
115
420
540
WZ41-40
PN40
432
508
559
660
787
838
889
18
38
53
70
88
175
225
310
560
